  • 产品名称:蜗轮减速机UCF 50 ~ 135
  • 产品型号:UCF
  • 产品分类:蜗轮减速机
  • 更新日期:2012-10-15
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情

  蜗轮减速机UCF 50 ~ 135具有公制IEC及美制NEMA两种马达法兰规格,是为目前使用非常广泛的一种蜗轮减速机型号,其箱体由两个箱体组成,也称双段蜗轮减速机。蜗杆采用S45C中碳钢经硬化热处理后,牙面齿形研磨。蜗轮材料采用高品质ALBC3铝青铜,在耐磨性上能充分满足齿轮磨损需求。高品质的蜗轮与蜗杆,在同等蜗轮减速机中及大的增强了承载能力,蜗轮乳接触面的完美设计及极低的损耗,使效率提高至80%以上。工作环境温度为-40℃~40℃。
  蜗轮减速机UCF 50 ~ 135性能、特点
  1、此机形箱体结构为双体结构,外形美观大方、刚性好。
  2、机体外壳采用高强度的FC-20灰口铸铁。
  3、输入轴使用圆锥滚子轴承。
  4、输出轴方式有基本型(单输出轴、双输出轴)和中空输出轴两种。
  5、输出、输入轴位置方向有输入轴在下及在上;输出轴向上及向下;输入轴向上及向下。具体可参考下图:

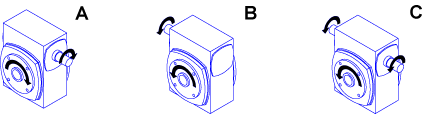

  蜗轮减速机UCF 50 ~ 135轴向图:


 蜗轮减速机UCF 50 ~ 135轴向图

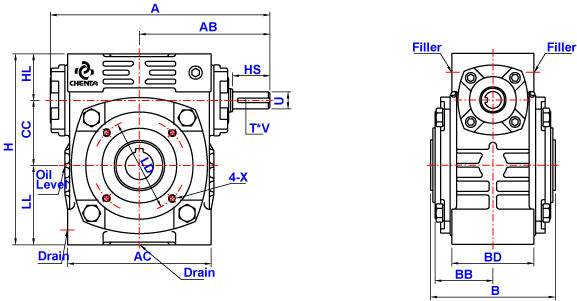

蜗轮减速机UCF 50 ~ 135详细图纸:
蜗轮减速机UCF 50 ~ 135详细图纸




速比 : 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60


Input-Bore

单位:mm
Size A AB AC B BB BD CC M N H HL LL LD X
50 181 107 115 110 52 68 50 58 80 150 35 65 70 M6
60 204 124 127 117 55.5 78 60 70 92 177 42 75 82 M8
70 234 140 154 130 62 88 70 80 115 205 50 85 100 M8
80 265 160 175 144 68 97 80 95 135 232 60 92 115 M10
100 325 192 224 175 83 116 100 110 160 310 80 130 130 M12
120 389 230 264 200 95 136 120 130 200 370 95 155 165 M12
135 435 260 310 230 110 154 135 160 233 425 105 185 200 M12
Size   Input Shaft  Output Bore Oil Weight Rating Download
HS U T * V S W Y CAD PDF
50 30 12 4 * 2.5 20 5 22.3 0.26 6
60 40 15 5 * 3 25 7 28.3 0.4 8
70 40 18 5 * 3 30 8 33.5 0.7 14
80 50 22 7 * 4 35 10 38.5 1.15 19
100 50 25 7 * 4 40 12 43.5 2.2 36
120 65 30 7 * 4 45 12 48.5 4.8 48
135 75 35 10 * 4.5 60 15 65 6.3 70
