  • 产品名称:蜗轮减速机ASS40-135
  • 产品型号:ASS
  • 产品分类:蜗轮减速机
  • 更新日期:2012-07-06
  • 点 击:
查看齿轮减速机买前需知 点击这里给我发送消息
分享到:
全国免费热线:400-0838-618

产品详情

蜗轮减速机ASS共有三个阶段的size,40-135.155-250.300-450,每一种size对应不同的参数,在造型时需要对照成大蜗轮减速机参数选择表进行选择,此款蜗轮减速机ASS40-135为单段入力实心在下蜗轮减速机,即入力轴的位置已固定,在选择时需要确定你的安装环境是否能使用此型号蜗轮减速机进行安装。此系列蜗轮减速机速比范围 1/10.--1/60.成大每款蜗轮减速机均可在减速机外表面看到:HENTA及成大商标的凹凸字样,为防伪标记,在购买时请务必认清。
蜗轮减速机ASS40-135 配件通用说明:
 NEMA 及 IEC 标准
 速比范围 5:1 到 3,600:1
 马力范围 1/4 HP 到 300 HP
 高品质双唇油封
 蜗杆采用S45C中碳钢经硬化热处理后,牙面齿型研磨
 300型(含)以上,蜗杆采用SCM440铬钼合金钢,经调质高周波处理,牙面齿形研磨。
 蜗轮材质采用高品质之ALBC3铝青铜,具有最佳耐磨性
 机体外壳采高强度之FC-20灰口铸铁
 300型(含以上),机体外壳采更高强度之FCD45球状石墨铸铁
 入立轴承使用圆锥滚子轴承
 万用型具活动式底座
 工业用重负载型使用寿命长

蜗轮减速机ASS40-135 型号类似,但规格不同的有蜗轮减速机ASS155-250.蜗轮减速机ASS300--450.

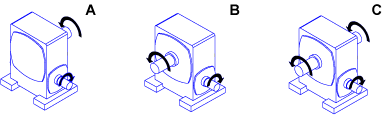

此款蜗轮减速机ASS40-135有以下3种出力轴方式,出力轴在左,出力轴在右,双出力轴。
蜗轮减速机ASS40-135出力方向

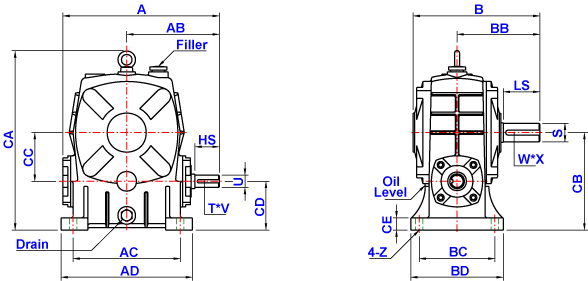

蜗轮减速机ASS40-135详细图纸:
蜗轮减速机ASS40-135详细图纸
蜗轮减速机ASS 40-135详细参数:

Size A AB AC AD B BB BC BD CA CB CC CD CE Z
40 139 83 70 88 120 78 80 102 135 70 40 30 10 9
50 181 107 110 140 147 95 95 120 180 100 50 50 18 11
60 204 124 120 150 168 110 105 130 210 120 60 60 20 11
70 235 140 150 190 196 130 115 150 240 140 70 70 22 15
80 265 160 180 220 216 140 135 170 278 160 80 80 23 15
100 325 192 220 270 260 170 155 190 376 200 100 100 25 15
120 389 230 260 320 291 190 180 230 435 240 120 120 30 18
135 435 260 290 350 320 210 200 250 490 270 135 135 30 18
Size   Input Shaft   Output Shaft Oil Weight Rating Download
HS U T * V LS S W * X CAD PDF
40 25 12 4 * 2.5 35 16 5 * 3 0.2 4
50 30 12 4 * 2.5 40 17 5 * 3 0.22 7
60 40 15 5 * 3 50 22 7 * 4 0.32 10
70 40 18 5 * 3 60 28 7 * 4 0.55 15
80 50 22 7 * 4 65 32 10 * 4.5 0.77 20
100 50 25 7 * 4 75 38 10 * 4.5 1.53 38
120 65 30 7 * 4 85 45 12 * 4.5 2.4 63
135 75 35 10 * 4.5 95 55 15 * 5 3.25 83
