  • 产品名称：蜗轮减速机VSX 50/80 ~ 120/175
  • 产品型号：VSX
  • 产品分类：蜗轮减速机
  • 更新日期：2012-06-25
  • 点 击：
查看齿轮减速机买前需知 点击这里给我发送消息
分享到：
全国免费热线：400-0838-618

产品详情



速比 : 1/100 ～ 1/3600

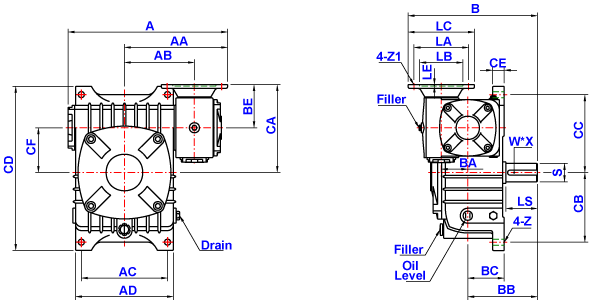

Input-Bore
单位：mm
Size A AA AB AC AD B BA BB BC BE CA CB CC CD CE CF Z
50/80 317 212 132 140 176 270 50 140 73 97 177 130 150 320 20 80 15
60/100 378 241 161 190 226 310 60 170 90 97 197 155 180 375 30 100 15
70/120 428 272 192 220 266 340 70 190 100 118 238 185 215 450 30 120 18
448 292 360 120 240
80/135 480 311 211 260 295 390 80 210 110 130 265 210 235 495 30 135 18
100/155 550 357 257 290 336 442 100 242 140 140 277 145 265 456 30 155 20
574 382 467 142 279
120/175 607 400 275 320 376 493 120 248 150 180 355 167 293 516 35 175 20
Size   Input Bore   Output Shaft    Flange HP Oil Weight
U T V LS S W * X LA LB LC LE Z1
50/80 11 4 12.8 65 32 10 * 4.5 130 110 160 4 M8 0.25 1.8 24
14 5 16 0.5
60/100 11 4 12.8 75 38 10 * 4.5 130 110 160 4 M8 0.25 3.8 52
14 5 16 0.5
70/120 14 5 16 85 45 12 * 4.5 130 110 160 5 M8 0.5 6 75
19 6 21.8 165 130 200 M10 1
80/135 19 6 21.8 95 55 15 * 5 165 130 200 5 M10 1 8.5 105
24 8 27.3 2
100/155 24 8 27.3 100 60 15 * 5 165 130 200 5 M10 2 12 135
28 31.3 215 180 250 M12 3
120/175 28 8 31.3 110 65 18 * 6 215 180 250 5 M12 3 15 192
5
Size Rating Download
CAD PDF
50/80
60/100
70/120
80/135
100/155
120/175
